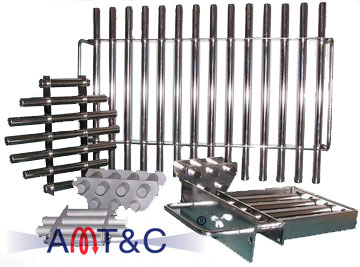

 Эта категория магнитных сепараторов представляет собой один или несколько рядов стержней, в которых заключены специальным образом собранные магниты, скрепленных между собой ребрами жесткости, общей рамкой или другими конструктивными элементами. Магниты бункера, решетчатые магниты, стержневые магниты – вот несколько примеров «народных» названий этих железоотделителей, связанных с их внешним видом и местом установки. Они широко используются для очистки большинства сыпучих продуктов, таких как зерно, гранулированный и дробленый пластик, песок, цемент, чай и т.д. Данные металоуловители быстро окупаются, т.к. имеют сравнительно невысокую стоимость, и в то же время, будучи установлены в местах загрузки или перегрузки сырья, предотвращают поломки дорогостоящего оборудования: шнеков, дробилок, сопел, инжекторов и т.п.
Несмотря на внешнюю простоту устройства магнитных решеток, их магнитная система составлена из многих элементов, параметры которых специально рассчитываются и могут варьироваться в зависимости от решаемых задач. Работая непосредственно в потоке сепарируемого материала, стержни магнитной решетки извлекают ферромагнитные примеси из примыкающего к ним слоя материала и затем должны с большой силой удерживать их на своей поверхности вплоть до момента очистки.
Все магнитные решетки ООО «ПМТ и К» изготавливаются на основе магнитов NdFeB, стенки стержней, ребра жесткости, корпуса – из нержавеющей стали.
Выпускаемые в настоящее время компанией «ПМТиК» магнитные решетки можно классифицировать по нескольким параметрам:
1. по диаметру магнитных стержней. Серийно выпускаются решетки со стержнями Ø 22 мм и Ø 40 мм.
Стержни большего диаметра позволяют располагать их на большем расстоянии друг от друга (для эффективной работы решетки расстояние между стержнями должно быть сравнимо с их диаметром), что необходимо для сепарации крупнокусковых продуктов или продуктов, склонных к слипанию.
2. по количеству рядов магнитных стержней. Для извлечения крупных примесей (болтов, гаек, крупных стальных обломков) обычно достаточно однорядной решетки. Загрязнения типа стальных опилок, окалины и т.п. надежно удаляются двухрядными решетками. В специальных случаях возможно изготовление решеток с большим числом слоев магнитных стержней.
3. по способу очистки:
- с ручной очисткой
- с механической очисткой. В данном случае очистка происходит в два этапа: сначала извлекается секция стержней с примесями, затем извлекается магнитная система из стержней и примеси, выйдя из зоны действия магнитного поля, падают в заранее подготовленную емкость)
|
|
 |
4. по способу встраивания в технологическую линию:
- решетки для установки в открытый бункер
|
 | - конструкции для установки в трубопровод |
|
|
5. по конфигурации магнитной системы:
- стандартные, с максимальным значением магнитного поля на поверхности до 0.4 Тл
- высокоградиентные, с максимальным значением магнитного поля на поверхности до 1,0Тл
Во всех случаях размеры решетки, форма и расположение ребер жесткости и прочие параметры согласовываются с заказчиком, что позволяет наилучшим способом решить вопросы установки магнитной решетки и стыковки и имеющимся оборудованием.
Выбирая магнитную решетку в качестве железоотделителя, необходимо помнить о том, что находящиеся в потоке материала магнитные стержни значительно уменьшают проходное сечение и снижают скорость потока материала. Чтобы избежать риска потери производительности линии, следует устанавливать решетку достаточно большой площади.
|

Видео: Сепарация сыпучего продукта
|
Оставаясь одним из самых экономичных способов магнитной защиты, магнитные решетки ООО «ПМТ и К» по-прежнему являются самым легко адаптируемым к условиям Заказчика видом магнитного сепаратора.
Основные преимущества магнитных решеток ООО «ПМТ и К»:
- Быстрые сроки изготовления
- Возможность установки в любую технологическую цепочку
- Гарантированное качество работы Изделий
- Удобство монтажа и легкость обслуживания
- Отсутствие дополнительных затрат на электроэнергию
- Быстрая окупаемость (предотвращение поломок, отсутствие аварийных ситуаций и т.п.)
- Надежная защита практически любого вида технологического оборудования
- Длительный (более 15 лет) срок эффективной работы
- Оптимальное соотношение цены и качества
|
 |
